產品概述 :
液壓動力泵站是閥門遙控系統的動力源，為閥門遙控中的液壓執行器動作提供所需的動力
產品特點 :
可靠性高、具有多項功能監控、保護和報警輸出、易維護、操作方便
400-101-5915
EN
400-101-5915
EN

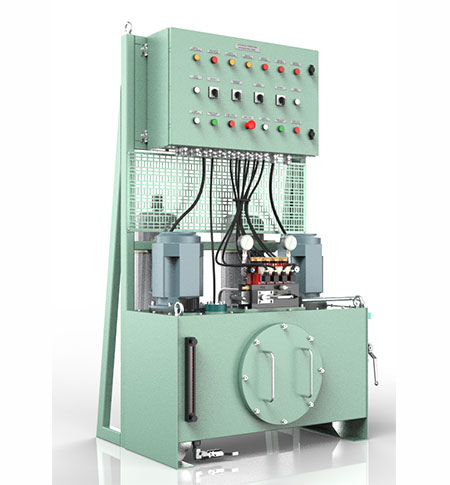

液壓動力泵站 / HPU

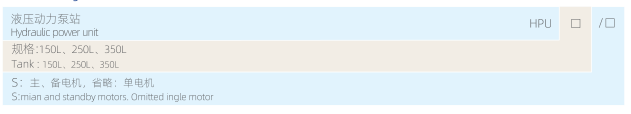

型號命名主要參數原理框圖執行標準產品規格產品認證
|
防護等級：液壓泵站為IP23 、電控箱為IP44 |
|
工作電壓：AC380V 50/60Hz |
|
工作溫度：-10℃~+55℃ |
|
油箱容積：150L/250L/350L |
|
公稱壓力：160Bar |
|
工作壓力：135Bar |
|
高溫報警點：70±2℃（停泵） |
|
低液位報警點：50%，25%（停泵） |
|
高壓報警點：180bar |
|
低壓報警點：100bar |
|
濾器壓差報警點：3.5bar |
|
輸出流量：5.5L/min、9.7L/min、13.2L/min |
|
工作介質：礦物油，符合DIN51524 |
|

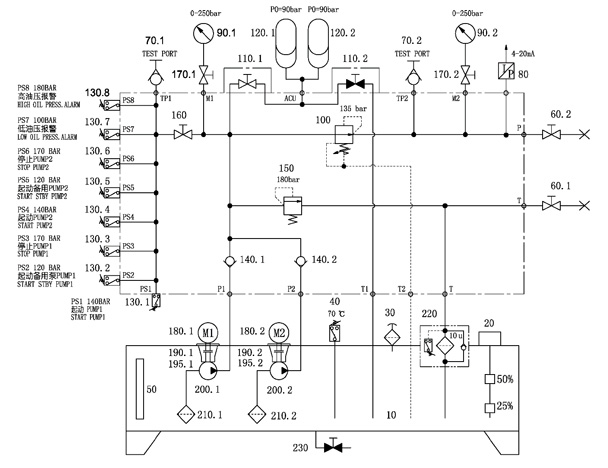

序號 |
名稱 |
序號 |
名稱 |
|
10 |
油箱 |
130 |
壓力開關 |
|
20 |
液位開關 |
140 |
單向閥 |
|
30 |
空氣濾清器 |
150 |
溢流閥 |
|
40 |
溫度開關 |
160 |
針閥 |
|
50 |
液位計 |
170 |
節流閥 |
|
60 |
高壓球閥 |
180 |
電機 |
|
70 |
測壓接頭 |
190 |
鐘形罩 |
|
80 |
壓力傳感器 |
195 |
聯軸器 |
|
90 |
壓力表 |
200 |
齒輪泵 |
|
100 |
減壓閥 |
210 |
吸油過濾器 |
|
110 |
板式球閥 |
220 |
回油濾器 |
|
120 |
蓄能器 |
230 |
低壓球閥 |
1.《鋼質海船入級規范》2018版
2. IEC60092 《船舶電氣設備》
3. GD22-2015 《電氣電子產品型式認可試驗指南2015》
4.E-21 《閥門遙控系統》
5.H-01 《液壓動力裝置》
HPU150L/250L/350L
CCS
