產品概述 :
DHA系列液壓執行器采用齒輪-齒條的傳動結構，執行器通過泵站提供動力，使齒條進行左、右往復運動，從而帶動齒輪旋轉輸出較大扭矩,達到閥門的打開和關閉
產品特點 :
體積小、輸出扭矩大、壓力可選范圍廣
液壓缸一體澆注而成，減少液壓油泄漏風險
安裝方式多樣，適用于各種場合的閥門控制
配置應急操作接口，可進行應急操作
機械限位保護
400-101-5915
EN
400-101-5915
EN

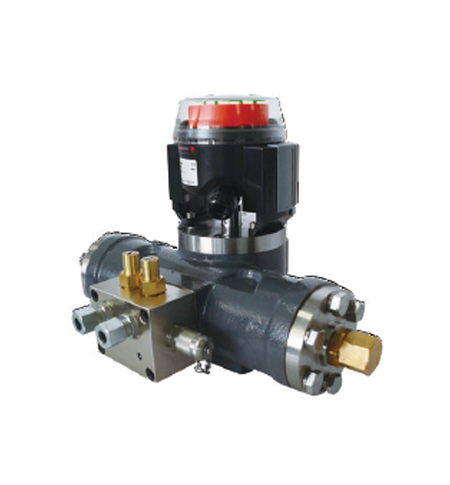

角行程雙作用液壓執行器 / DHA

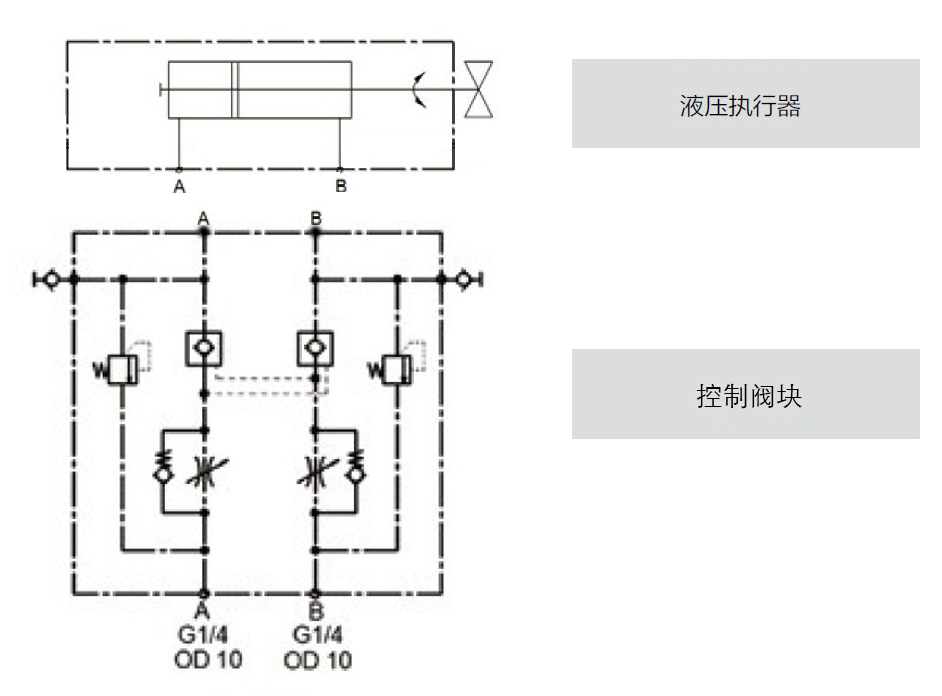

型號命名主要參數原理框圖執行標準產品認證產品規格
|
D |
|
H |
|
A |
|
240 |
|
|
|
A |
|
B |
|
C |
|
D |
|
E |
|
A |
作用形式 |
D |
扭矩(Nm) |
|
S |
單作用 |
|
|
|
D |
雙作用 |
80 |
80Nm@10Mpa |
|
B |
液壓 |
160 |
160Nm @10Mpa |
|
|
240 |
240Nm@10Mpa |
|
|
C |
執行器 |
500 |
500Nm@10Mpa |
|
|
700 |
700Nm @10Mpa |
|
|
|
1100 |
1100Nm@10Mpar |
|
|
1800 |
1800Nm @10Mpa |
||
|
2500 |
2500Nm@10Mpa |
||
|
E |
安裝位置 |
||
|
|
省略: 干區 |
||
|
S |
浸沒區 |
||
|
執行機構：雙作用 |
|
防護等級：IP67（干式） |
|
工作溫度:-10℃~+55℃ |
|
閥位指示：就地指示(選配） |
|
工作壓力：135Bar |
|
轉 度: 90°+/-3° |
|
液壓缸材質:QT400-15 |
|
工作介質：礦物油，符合DIN51524 |
|
法蘭連接標準：ISO5211 |
1.《鋼質海船入級規范》2018版
2.E-21 《閥門遙控系統》
CCS
DHA80/160/240/500/700/1100/1800/2500
